穩壓電源提高穩壓性能措施有那些
2014-05-16 來源：正航儀器 作者：正航網絡 閱讀：次

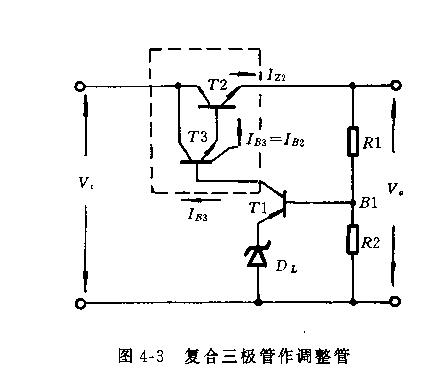

1．擴大輸出電流——采用復合調整管
在輸出電流較大的穩壓電路中，調整管都采用大功率管，它的電流放大系數一般都不大，為7獲得較大的輸出電流，就要求調整管有足夠大的基極電流，在技術上往往采用復合詞整管來達到此一目的。復合管的電流放大系數為犀2x舶，這樣推動調整管的基極電流將很小，就可用小功率管組成的比較放大器直接推動大功率復合調整管。如圖4—3所示。

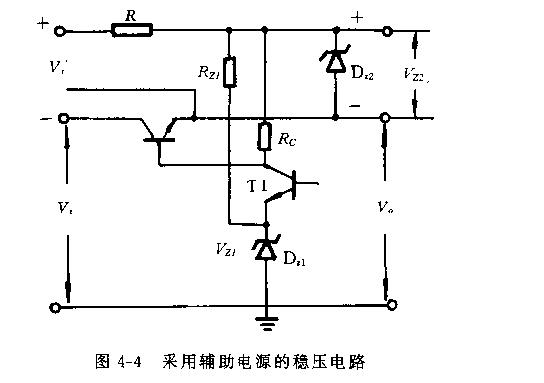

2．采用輔助電源的穩壓電路
在圖4—2的電路中，放大管T1的負載電阻Re直接接在變化較大的輸人電壓V1上，因此，輸入電壓的變化會宜接通過及作用到調整管了2的基極上，從而引起輸出電壓變化，這對提高穩壓性能是不利的，為了克服這一缺點，往往采用輔助電源。

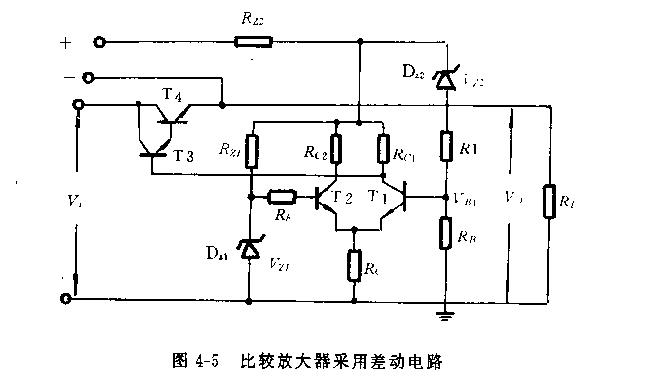

3．比較放大器采用差動電路
為了避免單管放大電路由于零點漂移而影響輸出電壓的穩定性，比較放大電路往往

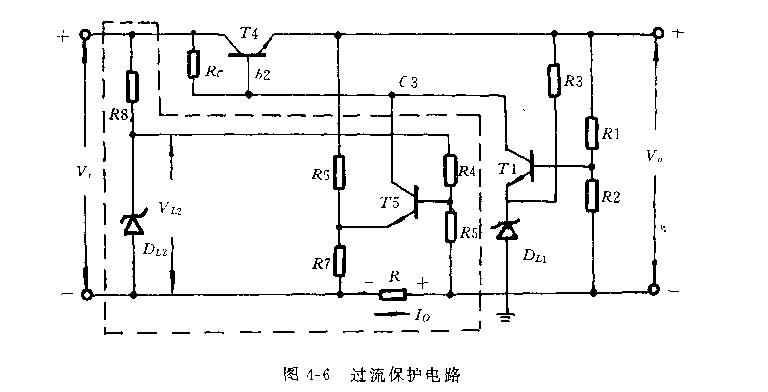

4．過流保護電路
串聯式穩壓電路過載(特別是輸出端短路的情況下，輸人的直流電壓幾乎全部降落在凋整管的兩端，這種過載現象，即便時間很短，也會使調整管和整流二極管立即燒毀，因此必須采用快速動作的過電流自動保護電路。日的使用較普遍的有限流式和裁流式兩種。下面介紹一種截流式保護電路。當過載或輸出端短路時，保護電路使調整管完全處于截止狀態
5 .穩壓電源的使用和測試
直流穩壓電源在使用時，廢注意所需直流電壓的極性。如果需要輸出正電壓，則應將直流穩壓電源的輸出端于“十”接用電設備的“地端”，將端子“十”接用電設備的正電壓端。如果需要輸出負電壓，把上述接線方法反一下即可。通電前，要用萬用表槍查輸出電壓是否符合要求，以免電壓過高損壞用電設備。在使用穩壓電源前，最好將它簡單地測試一下。測試的主要內容有：輸出電壓的調節。http://www.fzkz999.com
